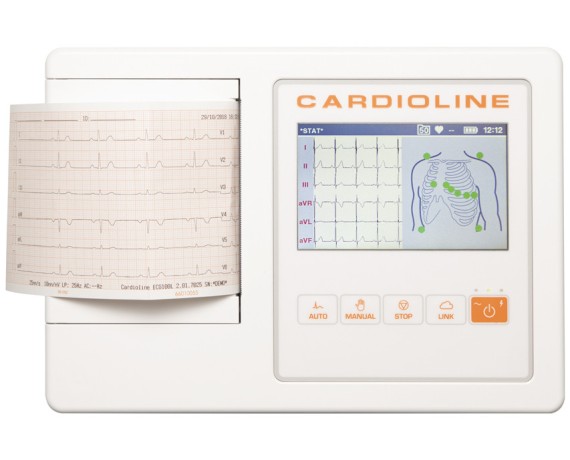

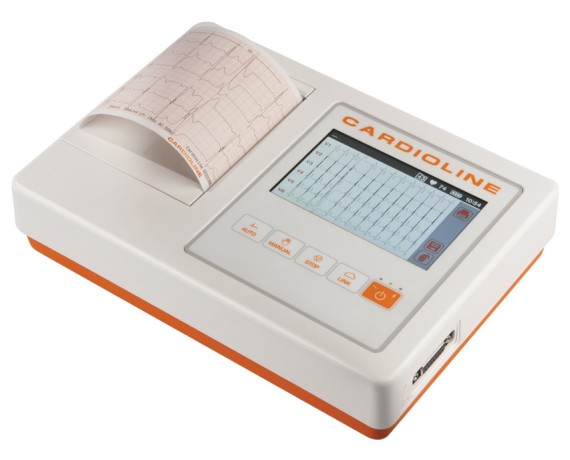

EKG Cardioline 100L FULL – Glasgow und EasyApp mit Farb-Touchscreen

Cardioline ECG100L Vollständiger Elektrokardiograph mit Glasgow-Algorithmus und EasyApp-Funktion. Farb-Touchscreen.

Cardioline-EKGs sind für die schnelle und einfache Erstellung eines 12-Kanal-Ruhe-EKGs in der Arztpraxis konzipiert. Besonderes Augenmerk wurde auf die Benutzerfreundlichkeit gelegt, wobei ein heller 5-Zoll-Farb-Touchscreen und spezielle Tasten für eine schnelle Bedienung verwendet werden.

Der Benutzer wird Schritt für Schritt durch die EKG-Erfassung geführt, von der Elektrodenplatzierung bis hin zur Qualitätskontrolle, Erfassung, Ausdruck und Speicherung. Durch einfaches Drücken einer Taste können EKGs im automatischen, manuellen, statistischen oder Rhythmusmodus erfasst werden. Die neue EKG-Rhythmusfunktion ermöglicht eine 3-minütige EKG-Rhythmusanalyse, einschließlich Herzfrequenztrend und -variabilität.

EKG-Dateien können im Gerät gespeichert oder über eine USB-Verbindung auf einen PC oder einen Speicherstick exportiert werden. Unterstützung für die meisten Druckformate. Umschaltbare mehrsprachige interne Software, in 16 Sprachen GB, FR, IT, ES, PT, DE, RO, RU, CZ, HR, BR, HU, NL, TR, RS, PL.

Glasgow-Algorithmus für die Interpretation bei Kindern und Erwachsenen

Der Algorithmus kann jede Anomalie diagnostizieren, die normalerweise im EKG erkennbar ist: Myokardinfarkt, einschließlich Herzinfarkt, ventrikuläre Hypertrophie, Anomalien des ST-T-Segments und häufige Rhythmusstörungen. Das Programm erkennt auch Störungen wie Leitungsverzögerung und QT-Intervallverlängerung.

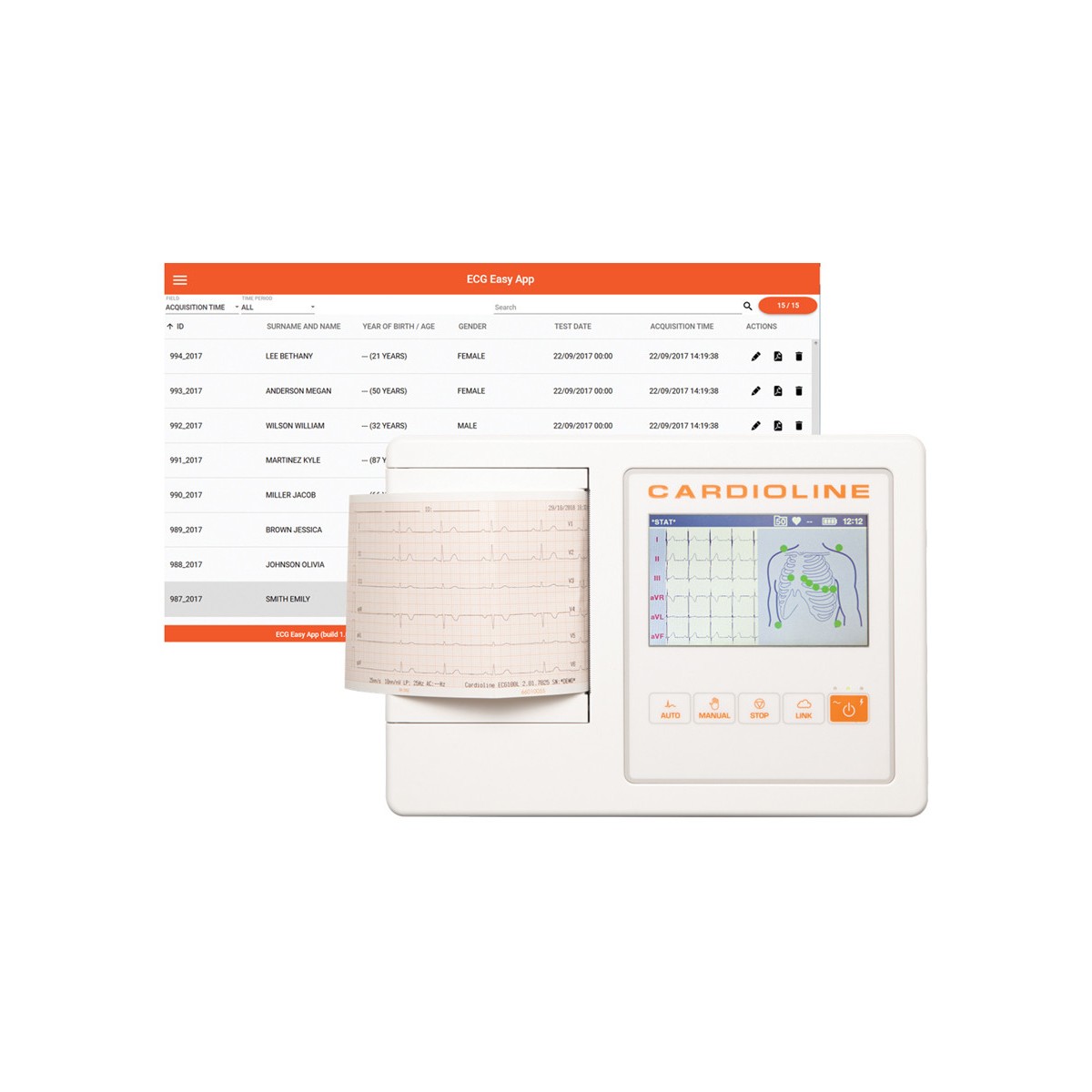

EKG EasyApp zur Verwaltung von Patienten-EKGs

Mit dieser App können EKG-Aufnahmen im SCP-Format auf einem PC (über USB) empfangen und ausgedruckt werden. Patientendaten und vom EKG bereitgestellte automatische Interpretationen, einschließlich Untersuchungsergebnissen, können bearbeitet werden. Der Bediener kann das Rhythmusstreifenmuster auch mit spezifischen Steuerelementen (Geschwindigkeit, Verstärkung, Filter usw.) anpassen.

EKG-Erfassung

• EKG-Kanäle: 12 Ableitungen (I, II, III, aVR-LF, V1-6)
• Patientenkabel: Standard 15D, 10 Adern
• CMRR: >100 dB
• Eingangsimpedanz: 100 MOhm
• Abtastrate der Eingangsstufe: 32.000 Abtastungen/Sekunde/Kanal
• EKG-Auflösung: 5 µV/LSB; 500 s/s
• Dynamikbereich: ±325 mV
• Durchlassbereich: Leistung entsprechend 0,05–150 Hz
• Herzschrittmachererkennung: Hardwareerkennung gekoppelt mit digitalem Faltungsfilter
• Filter: Digitaler Diagnose-Hochpassfilter mit linearer Phase (gemäß 60601-2-25, 2. Ausgabe). Digitaler adaptiver Filter für Wechselstromstörungen 50/60 Hz. Digitaler Tiefpassfilter bei 25/40 Hz, nur zum Anzeigen und Drucken
• Defibrillationsschutz: AAMI/IEC-Standard
• Front-End-Leistung: ANSI/AAMI IEC 60601-2-25:2011
• Erfassungsmodus: Automatisch (12 Ableitungen), Manuell (3/6 Ableitungen), Stat (12 Ableitungen), Rhythmus (1/3 Ableitungen)
• Konfiguration: Standard oder Cabrera
• Erkennung von Leitungsfehlern: Unabhängig von allen Leitungen
• Messung Herzfrequenz: 30-300 Schläge pro Minute
• EKG-Messungen: Alle Ableitungen, gemittelt, korrigiert; Personalwesen; Durchschnittlicher RR; PR-Intervall; QRS-Dauer; QT- und QTc-Intervall, mit Hodges-, Bazzet- und Fridericia-Formel, max. R[V5] oder [V6] und S[V1]; Sokolow-Lyon-Index; P-, R-, T-Achsen
• EKG-Interpretation: Glasgow-Analyseprogramm für Erwachsene, Kinder und STEMI-Patienten
• EKG-Speicher: 50 EKGs
• Exportformat: SCP-PDF
• PC-ECG „Easy App“: EKG-Verwaltungsanwendung für den PC

Bildschirm

• Typ: 5-Zoll-TFT-Farb-LCD mit Hintergrundbeleuchtung und kapazitivem Touchpanel
• Auflösung: 800 x 480
• Angezeigte Daten: 3/6/12 Leads in Echtzeit

Drucker

• Thermokopf: 108 mm
• Auflösung: 8 Punkte/mm

Physikalische und elektrische Eigenschaften

• Abmessungen/Gewicht: 270x190x60 mm - 1,48 kg
• Stromversorgung: 100–240 V, 50/60 Hz
• Schutzart des Netzteils: IP20
• Batterietyp: NiMH
• Akkulaufzeit: mehr als 500 EKGs, mehr als 6 Stunden
• Ladezeit: 4 Stunden bis zu 85 % der Gesamtkapazität

Vorschriften und Sicherheit

• DDM 93/42/EWG Klasse IIa
• IEC 60601-1-2 (elektromagnetische Verträglichkeit): Gruppe 1 – Klasse B
• IEC 60601-1 (elektrische Sicherheit)
• Schutz vor Stromschlägen: IP (interne Stromversorgung), Klasse I (an externer AC/DC-Stromversorgung)
• Schutz gegen Wasser: IXP 0

Standardausrüstung

• Patientenkabel
• 2 Rollen Papier
• Schlagzeug
• Netzkabel
• 4-mm-Druckknopfadapter (10er-Pack)
• Interpretation Glasgow
• Einweg-Tab-Elektroden (100er-Packung)
• Handbuch auf CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
